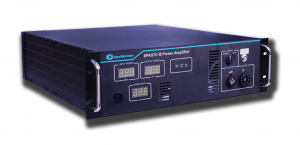

SPA57C-B
C波段功率放大器 C Band Amplifier
工作频率 5.6～5.8GHz
Operating frequency: 5.6 ~ 5.8GHz
- 适用于C波段直线加速器微波功率源
Suitable for C band linear accelerator microwave power source - 输出功率≥450W
Output power is greater than 450W - 标准19英寸3U机箱
Standard 19-inch 3U case - 供电电压 AC 220V
Supply voltage AC 220V
SPA57C-B典型指标
| 型号 Part Number | 工作频率 Frequency(MHz) | 工作频率 Frequency(MHz) | 典型增益 Gain (dB) | 输出功率 Psat (W) | 占空比 | 脉宽 | 射频输入动态范围 |
|---|---|---|---|---|---|---|---|
| SPA57C-B | 5600 | 5800 | 52-62可调 | 450 | ≤10% | ≤25us | 20dB |
以上指标为典型值，此系列产品部分参数可定制
The above indicators are typical values, and some parameters of this series of products can be customized
SPA57C-B电性能指标
| 技术参数Symbol | 单位Units | 典型值Typ |
|---|---|---|
| 微波脉冲平顶宽度 | usec | 1.4~6 usec可调（可定制25us） |
| 射频功率输出PL(1dB） | W | 450 |
| 输出功率vs输入功率 动态范围 | dB | 20 |
| 脉冲前沿 | usec | <50 |
| 脉冲后沿 | usec | <70 |
| 脉内平顶 | ＜0.2%(RMS) | |
| 脉内相移 | ° | ＜1° (RMS) |
| 微波脉冲前沿抖动 | ns | ＜5 |
| 射频功率稳定度 | ＜0.04% | |
| 相位稳定度 | ＜0.02°(RMS) | |
| 附加相位抖动 | fs | <10 |
| 漏脉冲 | ＜1/10*6 |
以上指标为典型值，此系列产品部分参数可定制
The above indicators are typical values, and some parameters of this series of products can be customized
