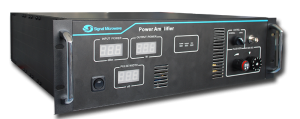

SPA55X-B X波段功率放大器 X Band Amplifier

SPA55X-B  2X波段功率放大器  X Band Amplifier

工作频率  11.311.5GHz

Working frequency: 11.3 ~ 11.5GHz

  • 适用于X波段直线加速器微波功率源
  • Suitable for X – band linear accelerator microwave power source
  • 输出功率≥500W
  • Output power is greater than 500W
  • 标准19英寸3U机箱
  • Standard 19-inch 3U case
  • 供电电压 AC 220V
  • Supply voltage AC 220V

spa55x-b典型指标

型号
Part Number
最低工作频率
lowest working frequency(GHz)
最高工作频率
highest working frequency(GHz)
典型增益
Gain (dB)
输出功率
Psat(dBm)
占空比脉宽射频输入动态范围
SPA55X-B113001150050-60可调300≤1%≤20us20dB
SPA57X-B113001150052-62可调500≤1%≤20us20dB
说明 Notes
以上指标为典型值,此系列产品部分参数可定制
The above indicators are typical values, and some parameters of this series of products can be customized

SPA55X-B电性能指标

技术参数Symbol单位Units典型值Typ
微波脉冲平顶宽度usec1.4-6usec可调(可定制25us)
射频功率输出PL(1dB)W500
输出功率vs输入功率
动态范围
dB20
脉冲前沿usec<50
脉冲后沿usec<70
脉内平顶<0.2%(RMS)
脉内相移°<1° (RMS)
微波脉冲前沿抖动ns<5
射频功率稳定度<0.05%
相位稳定度<0.04°(RMS)
附加相位抖动fs<10
漏脉冲<1/10*6
说明 Notes
以上指标为典型值,此系列产品部分参数可定制
The above indicators are typical values, and some parameters of this series of products can be customized
