Category Archives: SPA-S系列激励源

X波段激励源

 X Band RF Driver    17

工作频率  11.424GHz

Working frequency: 11.424GHz

  • 适用于新一代辐照加速器、医疗加速器和科研应用
    It is applicable to the new generation of radiation accelerators, medical accelerators and scientific research applications
  • 适合不同系统方案有多种型号可选
    It is suitable for different system schemes
  • 标准19英寸3U机箱
    Standard 19-inch 3U case
  • 供电电压 AC 220V
    Supply voltage AC 220V

X波段SPA55X-SA典型指标

"型号Part Number"内触发脉冲频率（Hz）内触发脉冲频率精度（Hz）外触发脉冲 最大频率（Hz）外触发延时
（us）		外触发延时调节精度（us）远程控制方式
SPA55X-SA1～600110000～101CAN/LAN
说明 Notes
以上指标为典型值，此系列产品部分参数可定制
The above indicators are typical values, and some parameters of this series of products can be customized

X波段SPA55X-SA典型指标

"型号Part Number"最大输出功率（W）功率调节精度（W）射频频率（MHz）频率调节精度（KHz）脉冲宽度调节范围（us）脉冲宽度调节步进（us）
SPA55X-SA240111404～1144411.5～100.1



  • 内置信源
    Believe in the source
  • 高稳定性
    High stability
  • 脉冲模式工作，脉冲宽度可调
    Pulse mode works, pulse width adjustable
  • 数字化显示屏、数字化操控界面
    Digital display, digital control interface
  • 内、外部触发功能
    Internal and external trigger functions



说明 Notes

该产品为定制设计产品，详细细节请联系厂家

This product is custom-designed. Please contact the manufacturer for details

C波段激励源

 C Band RF Driver    16

工作频率  5.712GHz

Working frequency: 5.712GHz

  • 适用于新一代辐照加速器、医疗加速器和科研应用
    It is applicable to the new generation of radiation accelerators, medical accelerators and scientific research applications
  • 适合不同系统方案有多种型号可选
    It is suitable for different system schemes
  • 标准19英寸3U机箱
    Standard 19-inch 3U case
  • 供电电压 AC 220V
    Supply voltage AC 220V

C波段SPA55C-SA典型指标

"型号Part Number"最大输出功率（W）功率调节精度（W）射频频率（MHz）频率调节精度（KHz）脉冲宽度调节范围（us）脉冲宽度调节步进（us）
SPA55C-SA28015702～572211.5～200.1

C波段SPA55C-SA典型指标

"型号Part Number"内触发脉冲频率（Hz）内触发脉冲频率精度（Hz）外触发脉冲 最大频率（Hz）外触发延时
（us）		外触发延时调节精度（us）远程控制方式
SPA55C-SA1～600110000～101CAN/LAN
说明 Notes
以上指标为典型值，此系列产品部分参数可定制
The above indicators are typical values, and some parameters of this series of products can be customized

  • 内置信源
    Believe in the source
  • 高稳定性
    High stability
  • 脉冲模式工作，脉冲宽度可调
    Pulse mode works, pulse width adjustable
  • 数字化显示屏、数字化操控界面
    Digital display, digital control interface
  • 内、外部触发功能
    Internal and external trigger functions





S波段激励源

 S Band RF Driver    14

工作频率  2.8～3.0GHz

Working frequency: 2.8-3.0GHz

  • 定制化医疗高能加速器应用
    Customized medical high energy accelerator application
  • 标准19英寸3U机箱
    Standard 19-inch 3U case
  • 供电电压 AC 220V
    Supply voltage AC 220V

SPA55S-XH1典型指标

"型号Part Number"最大输出功率（W）功率调节精度（W）射频频率（MHz）频率调节精度（KHz）脉冲宽度调节范围脉冲宽度调节步进
SPA55S-XH130-30012994～300411.5～200.1

SPA55S-XH1典型指标

"型号Part Number"内触发脉冲频率（Hz）内触发脉冲频率精度（Hz）外触发脉冲 最大频率（Hz）外触发延时
（us）		外触发延时调节精度（us）远程控制方式
SPA55S-XH11～600110000～101CAN/LAN



15

  • 内置信源
    Believe in the source
  • 脉冲模式工作，脉冲宽度可调
    Pulse mode works, pulse width adjustable
  • 数字化显示屏、数字化操控界面
    Digital display, digital control interface
  • 内、外部触发功能
    Internal and external trigger functions
  • 内置低电平自稳幅系统，功率日稳定度优于3%
    Built-in low – level self – stabilized amplitude system, the power daily stability is better than 3%
  • 300ms快速状态切换响应
    300ms quick state switching response
  • 可接入CAN总线
    Access CAN bus
  • 兼容数字化AFC稳频系统
    Compatible with digital AFC frequency stabilization system

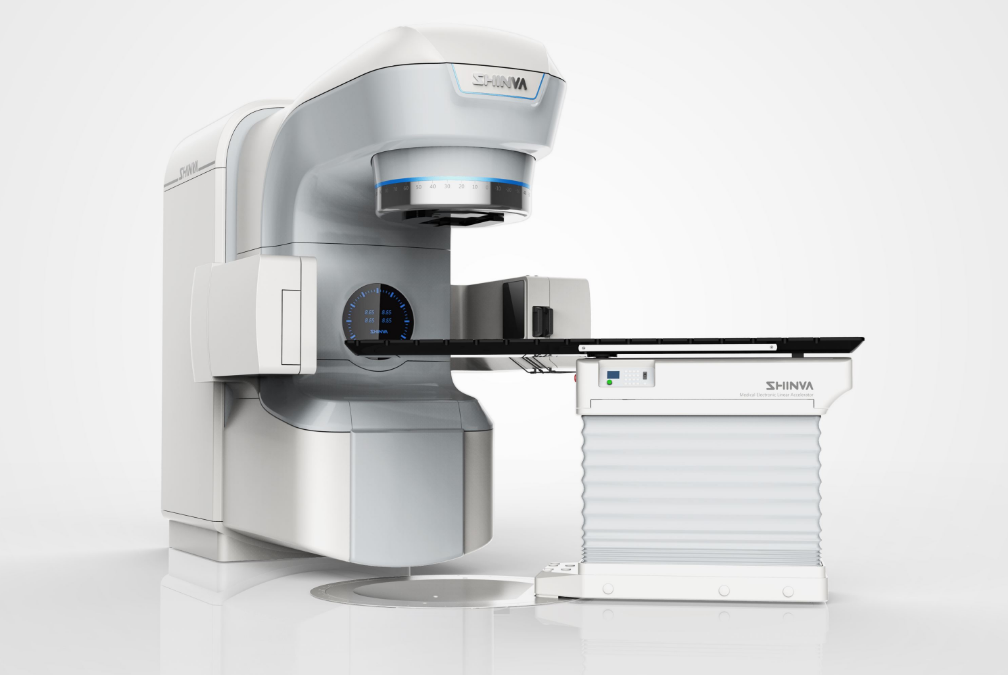

注：该产品为山东新华医疗器械股份有限公司高能医用加速器定制型号

Note: this product is customized for high energy medical accelerator of shandong xinhua medical equipment co., LTD

S波段激励源

  S Band RF Driver    10

工作频率  2.8～3.0GHz

Working frequency: 2.8-3.0GHz

  • 适用于新一代辐照加速器应用
    It is applicable to the new generation of radiation accelerator
  • 标准19英寸3U机箱
    Standard 19-inch 3U case
  • 供电电压 AC 220V
    Supply voltage AC 220V

SPA55S-SC典型指标

"型号Part Number"输出功率（W）功率调节方式射频频率（MHz）频率调节方式脉冲宽度调节范围脉冲宽度调节方式内触发脉冲频率（Hz）外触发脉冲最大频率（Hz）远程控制方式
SPA55S-SC24-240连续调节2851～2961联续调节5～20连续调节101000CAN/LAN

12 13

















  • 内置信源
    Believe in the source
  • 高稳定性
    High stability
  • 脉冲模式工作，脉冲宽度可调
    Pulse mode works, pulse width adjustable
  • 连续调节控制，频率调节方式兼容模拟AFC控制系统
    Continuous regulation control, frequency control mode compatible simulation of AFC control system
  • 数字化显示屏、数字化监测界面
    Digital display screen, digital monitoring interface
  • 内、外部触发功能，远程监测功能
    Internal and external trigger function, remote monitoring function

S波段激励源

S Band RF Driver    11

工作频率  2.8～3.0GHz

Working frequency: 2.8-3.0GHz

  • 适用于新一代辐照加速器和科研应用
  • It is suitable for the new generation of radiation accelerators and research applications
  • 标准19英寸3U机箱
  • Standard 19-inch 3U case
  • 供电电压 AC 220V
  • Supply voltage AC 220V

SPA55S-SA典型指标

型号Part Number"最大输出功率（W）功率调节精度
（W）		射频频率
（MHz）		频率调节精度
（kHz）		脉冲宽度调节范围（us）脉冲宽度调节步进（us）
SPA55S-SA30-32012851～296111.5～200.1

SPA55S-SA典型指标

"型号Part Number"内触发脉冲频率（Hz）内触发脉冲频率精度（Hz）外触发脉冲 最大频率（Hz）外触发延时
（us）		外触发延时调节精度（us）远程控制方式
SPA55S-SA1～600110000～101CAN/LAN

8 9

















  • 内置信源
  • Believe in the source
  • 高稳定性
  • High stability
  • 脉冲模式工作，脉冲宽度可调
  • Pulse mode works, pulse width adjustable
  • 数字化显示屏、数字化操控界面
  • Digital display, digital control interface
  • 内、外部触发功能
  • Internal and external trigger functions

S波段激励源

 S Band RF Driver  3

工作频率  2.8～3.0GHz

Working frequency: 2.8-3.0GHz

  • 适用于新一代辐照加速器、医疗加速器和科研应用
    It is applicable to the new generation of radiation accelerators, medical accelerators and scientific research applications
  • 适合不同系统方案有多种型号可选
    It is suitable for different system schemes
  • 标准19英寸3U机箱
    Standard 19-inch 3U case
  • 供电电压 AC 220V
    Supply voltage AC 220V

S波段激励源典型指标

型号
Part Number		最大输出功率功率调节精度射频频率频率调节精度脉冲宽度调节范围脉冲宽度调节步进
SPA55S-S-A28012851～296111.5～200.1
SPA55S-S-B28012994～300411.5～200.1
SPA57S-S-A50012851～296111.5～200.1
SPA57S-S-B50012994～300411.5～200.1
SPA60S-S-A100022851～296111.5～100.1
SPA60S-S-B100022994～300411.5～100.1
说明 Notes
以上指标为典型值，此系列产品部分参数可定制
The above indicators are typical values, and some parameters of this series of products can be customized

S波段激励源典型指标

型号
Part Number		内触发脉冲 频率（Hz）内触发脉冲 频率精度（Hz）外触发脉冲 最大频率（Hz）外触发延时
（us）		外触发延时调节精度（us）远程控制方式
SPA55S-S-A1～600110000～101CAN/LAN
SPA55S-S-B1～600110000～101CAN/LAN
SPA57S-S-A1～600110000～101CAN/LAN
SPA57S-S-B1～600110000～101CAN/LAN
SPA60S-S-A1～200110000～101CAN/LAN
SPA60S-S-B1～200110000～101CAN/LAN
说明 Notes
以上指标为典型值，此系列产品部分参数可定制
The above indicators are typical values, and some parameters of this series of products can be customized



4 5 6



s波段激励源电性能指标

技术参数单位典型值
脉冲前沿usec0.08
脉冲后沿usec0.1
脉内平顶＜0.3%(RMS)
脉内相移°＜1° (RMS)
射频功率稳定度＜0.5%(RMS)
说明 Notes
以上指标为典型值，此系列产品部分参数可定制
The above indicators are typical values, and some parameters of this series of products can be customized



  • 数字化显示屏、数字化操控界面
    Digital display, digital control interface7
  • 输出信号包络波形显示功能
    Output signal envelope waveform display function
  • 内置锁相频率源
    Built-in phase-locked frequency source
  • 内置脉冲触发源
    Built-in pulse trigger source
  • 内、外部触发功能
    Internal and external trigger functions
  • 标准19英寸机箱，内置风冷散热器
    Standard 19-inch case with built-in air cooled radiator
  • 远程控制功能
    Remote control function
