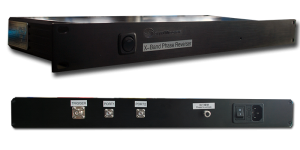

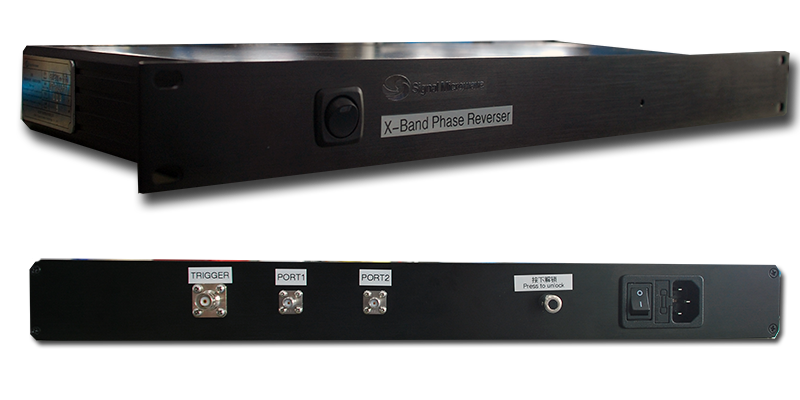

SFXH-X1 X波段相位转换器 X Band Phase convertor
工作频率 11.424GHz
Working frequency: 11.424GHz
- 适用于X波段直线加速器微波相位快速翻转
Suitable for fast microwave phase reversal of x-band linear accelerator - 180°快速相位翻转
180 ° phase fast flip - 标准19英寸1U机箱
Standard 19-inch 1U case - 供电电压 AC 220V
Power supply voltage AC 220V
SFXH-X1典型指标
| "型号Part Number" | 工作频率Fl(GHz) | 工作频率Fh(GHz) | 插入损耗 Insertion loss(dB) | 幅度精度 Amplitude precision（dB） | 相位精度 phase precision | 最大功率 The most powerful（dBm） | 转换速度 Conversion speed（ns） |
|---|---|---|---|---|---|---|---|
| SFXH-S1 | 2840 | 2870 | ≤5 | ±0.1 | ±1° | 23 | ≤50 |
| SFXH-C1 | 5700 | 5730 | ≤6 | ±0.1 | ±1° | 23 | ≤50 |
| SFXH-X1 | 11400 | 11450 | ≤8 | ±0.1 | ±1° | 20 | ≤50 |
以上指标为典型值，此系列产品部分参数可定制
The above indicators are typical values, and some parameters of this series of products can be customized
